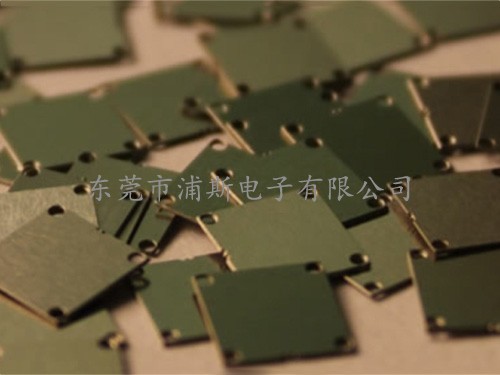

不锈钢片
不锈钢片应用领域:由于不锈钢片具有优异的耐蚀性、成型性 、相容性以及在很宽温度范围内的强韧性等系列特点 ,所以在工业领域、电子领域、生活用品以及建筑装 饰等行业中获取得了广泛应用 。 不锈钢片用途: 1、粘接于金手指位补强FPC强度,以利于组装,一般料厚为0.2mm; 2、在主键盘FPC底加一钢板,用于定位,保证主键盘具有良好手
- :
不锈钢片应用领域:由于不锈钢片具有优异的耐蚀性、成型性 、相容性以及在很宽温度范围内的强韧性等系列特点 ,所以在工业领域、电子领域、生活用品以及建筑装 饰等行业中获取得了广泛应用 。 不锈钢片用途: 1、粘接于金手指位补强FPC强度,以利于组装,一般料厚为0.2mm; 2、在主键盘FPC底加一钢板,用于定位,保证主键盘具有良好手
不锈钢片应用领域:
由于不锈钢片具有优异的耐蚀性、成型性 、相容性以及在很宽温度范围内的强韧性等系列特点 ,所以在工业领域、电子领域、生活用品以及建筑装 饰等行业中获取得了广泛应用 。
不锈钢片用途:
1、粘接于金手指位补强FPC强度,以利于组装,一般料厚为0.2mm;
2、在主键盘FPC底加一钢板,用于定位,保证主键盘具有良好手感,料厚可选0.4mm左右。
冲压制程能力 | ||
NO. | 项目 | 制程能力 |
1 | 产品孔径 | 0.05mm~0.01mm hickness≥0.5mm hole diameter |
0.15mm~0.2mm hickness≥0.8mm hole diameter | ||
0.2mm~0.3mm hickness≥1.0mm hole diameter | ||
0.4mm~0.5mm hickness≥1.5mm hole diameter | ||
2 | 钢片厚度 | 0.5mm厚度以下含0.5mm厚度≤0.5mm thickness |
3 | 钢片间距 | 2mm |
4 | 外形尺寸 | 最小尺寸:2mm*2mm;最大尺寸:100mm*100mm |
5 | 孔径过缘到外形举例 | ≥0.3mm |
6 | 外形尺寸公差 | R角≥0.2mm,外形公差±0.05mm |
7 | 毛刺公差 | ±0.03mm |
8 | 辅材材料 | AD热固纯胶,热固导电胶 |
9 | 表面处理 | 镍层厚度 :2-8μm(单面 ) |
蚀刻制程能力 | |||||
序号 | 项目 | 制程能力 | |||
1 | 产品孔径 | 0.2mm厚度以下≥0.15mm | |||
0.3mm厚度以下≥0.3mm | |||||
0.3mm厚度以上≥0.5mm | |||||
2 | 钢片厚度 | 最大厚度 0.5mm,最薄厚度 0.05mm | |||
3 | 钢片间距 | ≥0.4mm | |||
4 | 外形尺寸 | 最大Max:700*500mm;最小Min:0.3*0.3mm | |||
5 | 孔径边缘到外形边距离 保障不破孔 | T ≤0.15mm,min≥0.1mm | |||
T ≤0.2mm,min≥0.15mm | |||||
T ≤0.25mm~0.3,min≥0.175mm | |||||
T ≤0.3mm,min≥0.3mm | |||||
6 | 表面处理 | 镍层厚度2~8um | |||
7 | 辅材材料 | AD热固纯胶,热固导电胶 | |||
8 | 背胶辅材偏移公差 | 人工对位:0.1mm;治具贴合:0.05mm | |||
9 | 连接点可选择微连点 和半刻连接点 | 0.2以下厚度:≥0.15mm(尺寸15mm*15mm以下) | |||
0.35mm 以下厚度:≥0.25mm(尺寸15mm*15mm以下) | |||||
0.35mm 以上厚度:≥0.3mm(尺寸15mm*15mm以下) | |||||
10 | 总长度公差 | TOLERANCE | |||
Thicknes linear | T<0.3mm | T=0.3—0.35mm | T=0.4—0.5mm | ||
0<L≤20 | ±0.05mm | ±0.1mm | ±0.15mm | ||
20<L≤60 | ±0.075mm | ±0.125mm | ±0.15mm | ||
60<L≤120 | ±0.1mm | ±0.15mm | ±0.15mm | ||
11 | 外形公差 | 外形尺寸公差 +0.03mm~0.05mm, +0.05mm~0.03mm,±0.03mm |
